Katı Hal HF İndüksiyon Kaynak Makinesi

Ürün Açıklaması 1. QGT-1 Katı Hal HF Kaynak Makinesinin kısa tanıtımı ve çalışma prensibi QGT-1 serisi katı hal HF kaynak makinesi, düz dikiş kaynağı için özel olarak tasarlanmıştır. ABD IR IRFP460 MOSFET ve Almanya IXYS Şirketi DSEI'nin yüksek güçlü bileşenlerini benimser60-06Hızlı bir iyileşme...

Soruşturma göndermek

Açıklama

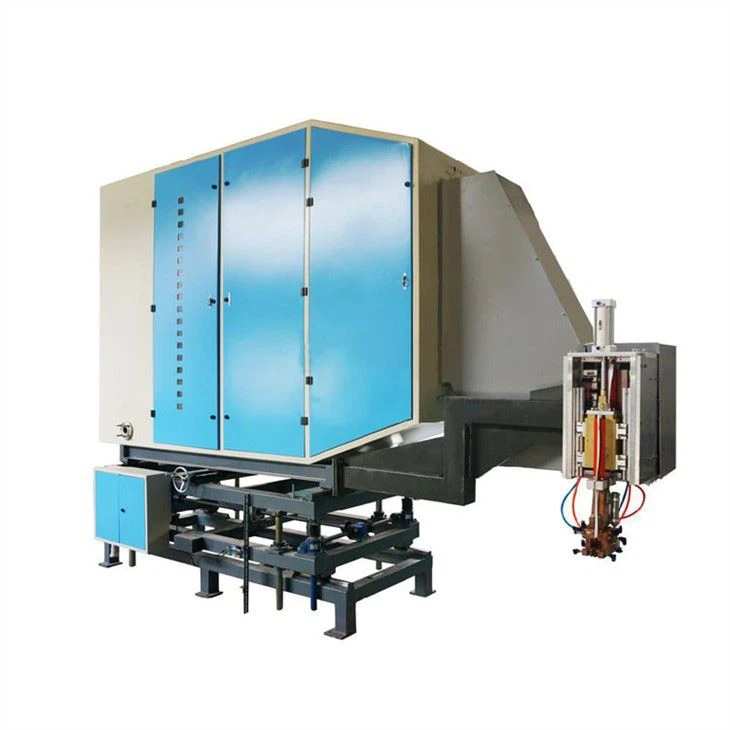

Katı Hal HF İndüksiyon Kaynak Makinesi

1.QGT-1 Katı Hal HF Kaynakçının kısa tanıtımı ve çalışma prensibi

QGT-1 serisi katı hal HF kaynak makinesi, düz dikiş kaynağı için özel olarak tasarlanmıştır. ABD IR IRFP460 MOSFET ve Alman IXYS Şirketi DSEI60-06Hızlı kurtarma diyotunun yüksek güçlü bileşenlerini kullanır. Yüksek güçlü kapasitör C ve indüktör bobini L, çıkış transformatörüne ihtiyaç duymayan akım modlu paralel üst voltaj rezonans devresini oluşturur. Böylece sadece verimliliği arttırmakla kalmaz, aynı zamanda kaynakçının güvenilirliğini de artırır.

Katı hal HF kaynak makinesi, enerji tasarrufu, etkili kaynak, basit yapı, kolay bakım, düşük arıza oranı, düşük bakım maliyeti vb. gibi farklı özelliklere sahiptir.

2.tedarik listesi

TANIM	BİLEŞİM	Adet.
QGT-1-8000KW Katı Hal HF Kaynakçı (bir ünite)	DC Güç Ünitesi	1
	İnvertör Çıkış Ünitesi	1
	Merkezi Kontrol Ünitesi	1
	Su-Su Isı Değişim Ünitesi	1
	Doğrultucu İzolasyon trafosu	1
	3D Ayarlanabilir Masa	1
	Çıkış Ayağı	1

3. performansa giriş

DC Güç Ünitesi

DC Güç Ünitesi, düzeltme, uçuş dalgası ve kontrol parçalarını içerir.	Bağımsız akım ve voltaj göstergesi ve kontrol sistemi - kaynakçı, merkezi kontrol ünitesi olmadan bile kontrol edilebilir. Düşük Dalgalanma Filtresi - AC hat harmoniklerini ve DC Dalgalanmasını azaltır, kaynak kalitesini garanti eder. SCR Güç Kaynağı - Tutarlı kaynak kalitesi için sabit çıkış gücü sağlar. Doğrultucu Devresi - 6 darbe Doğrulaması. Simens PLC - kontrolü ve teşhisi kolaydır.
Güç faktörü	0.9
Güç dağıtım kapasitesi	1500KVA
Giriş voltajı	380/50 Hz %6 doğrusal
Dalgalanma katsayısı	＜1%
PLC tipi	SIEMENS
Boyutlar	123cm(U)158 cm(G) 223cm(Y)
Çalışma sıcaklığı	-5 dereceden +50 dereceye kadar
Çalışma nemi	%85'e eşit veya daha az

İnvertör Çıkış Ünitesi

İnvertör kısmı, bakımı kolay olan paralel MOSFET güç transistör modüllerinden oluşur.	Kararlı DC çıkışı - 3-fazlı tam kontrol edilebilir tristör doğrultucu köprü, uçuş dalgası reaktörü, filtre kapasitörü ve filtre reaktörü ile güçlendirilmiştir. Bağımsız akım ve voltaj göstergesi ve kontrol sistemi - kaynakçı, merkezi kontrol ünitesi olmadan bile kontrol edilebilir. Kompakt, sızdırmaz ve dahili su soğutmalı kabin Otomatik yük eşleştirme sistemi - kaynakçının +/- 1% frekans kararlılığıyla optimum verimlilikte çalışmasını sağlar.
Nominal çıkış gücü	800KW
Çıkış frekansı	200KHz
Boyutlar (çıkış kabloları olmadan)	378cm(U)107 cm(G)260 cm(Y)
Yeterlik	＞85%

Merkezi Kontrol Ünitesi

LCD, güç ve hız ayar modülü ile monte edilen boru hattı, merkezi kontrol ünitesi tarafından tamamen kontrol edilebilmektedir.	Ekran ve alarm - DC güç ünitesinin çıkış akımı ve voltajı; DC hız ayar ünitesinin armatür gerilimi ve akımı, uyarılma gerilimi ve akımı.
Boyutlar	111cm(U) 132cm(G) 135cm(Y)

Su-Su Isı Değişim Ünitesi

Kompozisyon: Plakalı eşanjör, su deposu, pompa ve elektrik kontrol parçası.	Kapalı döngü sirkülasyon, dış su (normal), iç suyu (damıtılmış su) soğutur, kireçlenme olmaz. Isı eşanjörü kanatçıkları - Yüksek verimli ısı radyasyonu, düşük maliyetli, büyük güçlü HF ekipmanlarına uygulanabilir. Paslanmaz çelik su pompası ve bakır boru - döngünün daha az kirlenmesi. Seviye şalterli paslanmaz çelik su deposu - su seviyesini kontrol etmek kolaydır.
Damıtılmış su	<35 derece
Soğutma suyu basıncı	0.15-0.3Mpa
Soğutma suyu akışı	＞50m³/h
Soğutma sistemi	Soğutucu için aşırı sıcaklık koruması
Rezonans yöntemi	Seri-paralel Karmaşık rezonans
Boyutlar	166cm(U) 110cm(G)185 cm(Y)

Doğrultucu izolasyon transformatörü

4. Katı hal HF kaynakçının özellikleri

Boru ve tüp endüstrisinde katı hal kaynakçılarının vakum tüplü kaynakçıların yerini almasının iyi nedenleri var.

Bunlar arasında daha yüksek verimlilik, daha yüksek güvenilirlik, geliştirilmiş güvenlik ve daha fazla kurulum esnekliği yer alır.

01/

Basit devre ve esnek kurulum

Seri-paralel karmaşık rezonans devresini kullanarak, gücün yalnızca ana devre kablosunu doğrultucu güç kaynağı ile transformatör ve invertör ünitesi arasına bağlaması gerekir. Kurulumun kullanıcının iyi desteğiyle yalnızca 2-3 güne ihtiyacı vardır.

02/

Tam koruma ve kolay bakım

Ekipman mükemmel arıza alarmı ve arıza görüntüleme sistemine sahiptir. Bir arıza meydana geldiğinde, LCD arıza yerini açıkça gösterebilir, böylece bakım personeli arızanın nedenini hızlı bir şekilde bulabilir ve sorun giderebilir.

03/

Küçük harmonik girişim, elektrik şebekesinde kirlilik yok

Transformatör, RC ve LC filtre ağı ile katı hal HF kaynağının harmoniği küçüktür. Katı hal HF kaynak makinesi tam güçte çalıştığında, güç faktörü 0.9 veya daha fazlasına ulaşabilir.

04/

Yüksek verimlilik, güç tasarrufu ve daha az soğutma suyu

Vakum tüplü kaynak makinesiyle karşılaştırıldığında, katı hal HF %25-30% güç tasarrufu sağlayabilir. Dışarı su için rezervuara ihtiyaç duymaz, dolayısıyla soğutma suyu tüketimi %70 oranında azalır.

05/

Daha az kaynak sıçraması, iyi kaynak kalitesi

Katı hal HF'nin güç kaynağı dalga biçimi stabildir ve çelik boru kaynağı düz bir çizgi olma eğilimindedir. Çekme, düzleştirme, genişletme, su basıncı ve diğer performans testleri niteliklidir.

5. Tam koruma ve kolay bakım

Koruma tedbirleri sağ tarafta aşağıdaki gibi:

Akım koruması:

Bobin kısa devresi veya çalışmama nedeniyle aşırı akım oluştuğunda cihaz otomatik olarak duracak ve arızayı gösterecektir.

Açık devre koruması:

Arıza nedeniyle açık devre oluştuğunda cihaz otomatik olarak duracak ve arızayı gösterecektir.

Eksik Faz koruması:

Üç fazlı güç kaynağının herhangi bir fazı kaybolduğunda cihaz otomatik olarak duracak ve doğrultma ünitesinin LED'i yanacaktır.

Yanlış Faz koruması:

Yanlış kablolama meydana geldiğinde ekipman başlatılamaz.

Modül kartı koruması:

a.Modül kartındaki salınım bileşeninin sıcaklığı 60 derecenin üzerine çıktığında cihaz otomatik olarak duracaktır.

B. Modül kartının çalışma voltajı ayarlanan değerin altına düştüğünde cihaz otomatik olarak duracaktır.

C. Tetikleme darbesi kaybolduğunda cihaz otomatik olarak duracaktır.

D. MOSFET hasar gördüğünde cihaz otomatik olarak duracaktır.

Su basıncı koruması:

Su basıncı yetersiz veya ayarlanan değerin altına düştüğünde cihaz otomatik olarak duracak ve arızayı gösterecektir.

Su sıcaklığı koruması:

Sirkülasyon suyunun sıcaklığı ayarlanan değerin üzerine çıktığında cihaz otomatik olarak duracak ve arızayı gösterecektir.

Frekans Koruması:

Frekans çok yüksek veya çok düşük olduğunda, invertör tetikleme ünitesi LED'i yanar ve düzeltme ünitesi kapatılır.

6. Garanti Süresi

Ekipman, Satıcının teknisyeni tarafından Alıcının sahasında devreye alınacağı tarihten itibaren 12 ay içinde kalifiye olur. Veya ekipmanın fabrikadan çıktığı tarihten itibaren 18 ay, ilk gelen satıcıya ait olur.
